누설전류의 측정

 1. 누설전류의 측정 목적

   - 무정전 상태에서 수시로 선로 및 기기의 누설전류 관리

   - 정전이 어려워 절연저항 측정이 곤란한 경우

   - 누전으로 인한 감전 및 전기화재의 예방

   - 전기기기의 건전성과 경년 변화의 확인



 2. 누설전류의 의미

   - 정해진 전로 이외의 경로로 흐르는 모든 전류

   - 전로의 절연체 내부 및 표면과 공간을 통하여 선간 또는 대지로 흐르는 전류



 3. 누설전류의 발생 원인

   - 선로 또는 기기의 절연이 저하된 경우

   - 선로가 긴 경우 선로와 대지간 정전용량

   - 전자기기 노이즈필터의 C성분

   - 중성선 다중접지에 의한 불평형부하전류 및 유도성 순환전류

   - 부하측에서 중성선과 접지선이 바뀐 경우





 4. 누설전류계 종류

4CT 누설전류계	플렉시블 누설전류계

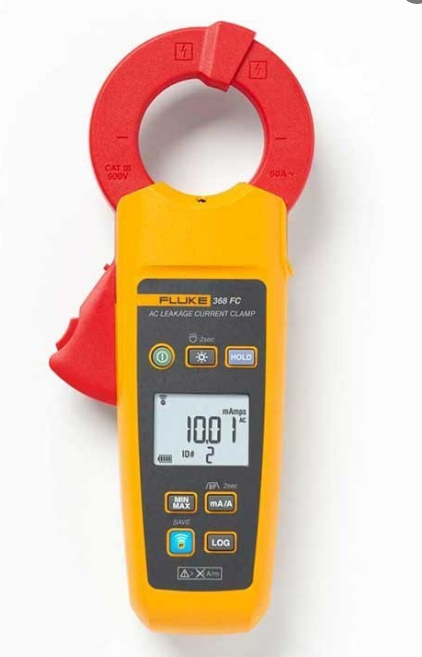

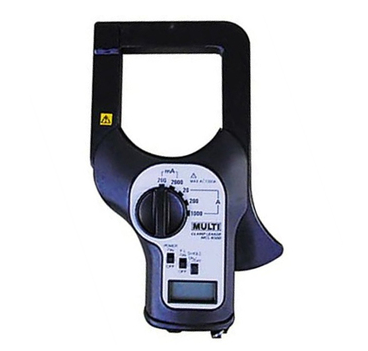

클램프식 누설전류계(소)	클램프식 누설전류계(대)



 5. 누설전류계 사용 시 주의사항

   - 안전장구 착용 : 활선상태에서 측정하므로 반드시 안전장구 착용

   - 외부 자기장에 의한 오차 : 변압기 또는 전류가 많이 흐르는 간선과 가까운 경우 외부 누설자속에 의한 오차 발생

   - 대용량부하의 누설전류 측정 : 대용량 부하의 누설전류 측정 시 클램프의 불평형 특성으로 오차 발생

   - 계측기기 특성 : 제조사, 철심재료, 철심구조 등에 따른 오차 발생



 ※ KEC(한국전기설비규정) 132

   - 132(전로의 절연저항 및 절연내력)

    ●(전로의 절연저항 및 절연내력) ㉠사용전압이 저압인 전로의 절연성능은 기술기준 제52조를 충족하여야 한다. 다만

       저압 전로에서 정전이 어려운 경우 등 절연저항 측정이 곤란한 경우 저항성분의 누설전류가 1mA 이하이면 그 전

       로의 절연성능은 적합한 것으로 본다.



  6. 누설전류 측정 원리

    - 단상의 경우 영상변류기는 두 전선에 흐르는 전류의 차이만큼 누설전류가 검출되며 누설전류계도 영상변류기(ZCT)

      와 원리는 동일

    - 기기 또는 선로에서 누설이 발생될 경우 전원측에는 전류의 편차가 발생하고 누설전류가 측정됨

    - 단상2선식은 2가닥을 누설전류계 클램프에 통과시켜야 하고 3상3선식은 3가닥을, 그리고 3상4선식은 4가닥을 누설

      전류계 클램프에 통과. 접지선을 클램프 내부로 통과시킬 경우 누설전류가 측정되지 않음



  7. 누설전류 측정 방법

    ※ 제2종접지 -> KEC: 계통접지(중성점접지)

     ㉠ 변압기 제2종접지선에서 누설전류 측정

     ㉡ 배전반 분기개폐기 2차에서 누설전류 측정

     ㉢ 분전반 분기개폐기 2차에서 누설전류 측정



     1-1 변압기 제2종 접지선에 누설전류 측정

       ㉠ 측정 시 외부 누설자속에 의한 영향을 받지 않도록 다른 전선 또는 변압기와 이격하여 측정

       ㉡ 변압기 제2종 접지선에서 누설전류 측정 방법

         - 누설전류 최대 1A가 측정되도록 누설전류계의 레인지를 설정

         - 누설전류계 클램프 내에 제2종접지선을 삽입하여 측정

         - 측정 시 다른 전선 또는 변압기와 이격하여 측정

         - 누설전류 제한 값 초과 시는 회로 내 모든 분기 누설전류를 측정



      2-2 배전반 분기개폐기 2차에서 누설전류 측정

        ㉠ 배전반 분기개폐기 2차에서 누설전류 측정방법

          - CT 4개의 K, L 극성을 모두 일치

          - 플랙시블 CT : 4가닥을 함께 삽입

          - 대구경 클램프 : 4가닥을 함께 삽입

          - 60Φ 누설전류계 : 4가닥을 함께 삽입(접지선의 동시 삽입은 잘못된 방법)



       3-3 분전반 분기개폐기 2차에서 누설전류 측정

         ㉠ 분전반 분기개폐기 2차에서 누설전류 측정방법

           - 3상4선식은 누설전류계 클램프에 4가닥을 삽입하여 측정

           - 3상4선식은 누설전류계 클램프에 4가닥을 삽입하여 측정

           - 단상은 누설전류계 클램프에 2가닥을 함께 삽입하여 측정
